W dziedzinie rozwiązań zarządzania termicznego wyróżniają się dwa widoczne produkty: wypełniacze luki termicznej i podkładki termiczne. Jako oddany dostawca wypełniaczy termicznych, byłem świadkiem unikalnych atrybutów i zastosowań obu. Ten blog ma na celu zagłębienie się w różnice między tymi dwoma materiałami do zarządzania termicznego, pomagając podjąć świadomą decyzję dla twoich konkretnych potrzeb.
Właściwości fizyczne
Wypełniacze termiczne
Wypełniacze termiczne szczeliny są zazwyczaj w formie pasty - podobnej do żelu lub żelu. Są one bardzo zgodne, co oznacza, że mogą łatwo wypełniać nieregularne szczeliny i puste przestrzenie między ciepłem - generując komponenty i ciepło. Wynika to z ich niskiej lepkości, umożliwiając im przepływ i dostosowanie do topografii powierzchniowej. Na przykład w złożonym urządzeniu elektronicznym z komponentami o różnych wysokościach, napełniacz termiczny może się równomiernie rozprzestrzeniać, aby zapewnić maksymalny obszar kontaktu i wydajne przenoszenie ciepła.
Miękkość wypełniaczy termicznych szczeliny oznacza również, że można je nałożyć w szerokim zakresie grubości. Mogą być tak cienkie jak kilkaset mikrometrów lub tak grube jak kilka milimetrów, w zależności od wymagań aplikacji. Ta elastyczność grubości ma kluczowe znaczenie dla zastosowań, w których rozmiar szczeliny może się różnić.

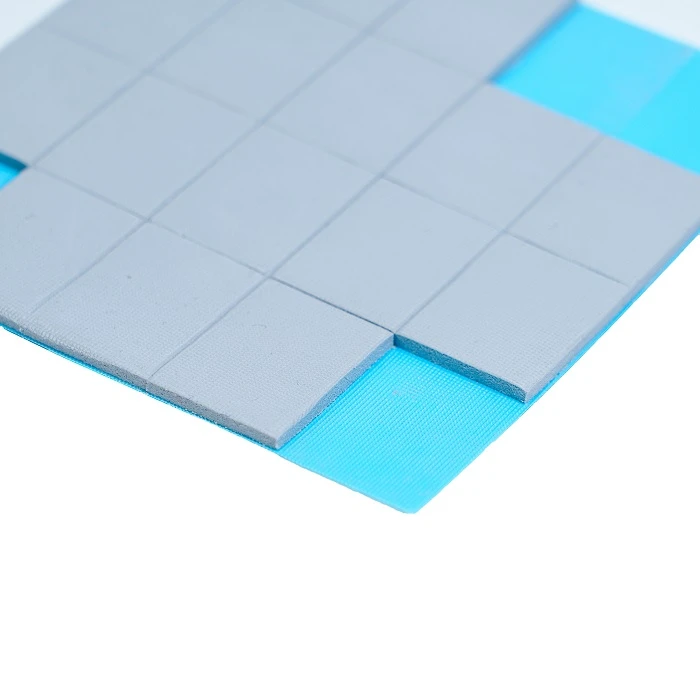

Podkładki termiczne
Z drugiej strony podkładki termiczne są wstępnie utworzonymi arkuszami. Mają bardziej sztywną strukturę w porównaniu do wypełniaczy termicznych. .Podkładka termiczna 3 mmjest wspólnym przykładem podkładki termicznej o określonej grubości. Te podkładki są zwykle wykonane z materiałów takich jak silikon lub inne polimery, które dają im pewien stopień elastyczności, ale są jeszcze mniej zgodne niż wypełniacze luki termicznej.
Grubość podkładek termicznych jest ustalona podczas procesu produkcyjnego. Chociaż występują one w różnych standardowych grubościach, mogą nie być tak przystosowalne do standardowych rozmiarów szczelin jak wypełniacze szczelin termicznych. Na przykład, jeśli szczelina między komponentem a radiatorem jest nieco większa lub mniejsza niż dostępna grubość podkładki termicznej, może prowadzić do mniej niż optymalnego styku i przenoszenia ciepła.
Wydajność termiczna
Wypełniacze termiczne
Jedną z kluczowych zalet wypełniaczy termicznych jest ich zdolność do osiągnięcia doskonałego kontaktu termicznego. Ponieważ mogą całkowicie wypełniać luki, minimalizują obecność kieszeni powietrznych. Powietrze jest złym przewodnikiem ciepła, a wszelkie szczeliny powietrza mogą znacznie utrudniać przenoszenie ciepła. Wyeliminując te kieszenie powietrzne, wypełniacze termiczne szczeliny mogą zapewnić bardziej wydajną ścieżkę przepływu ciepła z ciepła - generując składnik do radiatora.
Przewodnictwo cieplne wypełniaczy luki termicznej może się znacznie różnić, ale wysokie - wydajność mogą osiągnąć stosunkowo wysokie wartości. Są również w stanie utrzymać dobrą wydajność termiczną w szerokim zakresie temperatur i warunków środowiskowych. To sprawia, że nadają się do zastosowań w trudnych środowiskach, takich jak elektronika samochodowa lub maszyny przemysłowe.
Podkładki termiczne
Podkładki termiczne mają bardziej spójną przewodność cieplną na ich powierzchni ze względu na ich wstępny charakter. Jednak ze względu na potencjał szczelin powietrza na interfejsie, szczególnie jeśli powierzchnia nie jest idealnie płaska lub rozmiar szczeliny nie jest dobrze dopasowany, ich ogólna wydajność termiczna może być nieco niższa niż w przypadku wypełniaczy termicznych szczelin.
.Termiczny przewód silikonowyjest rodzajem podkładki termicznej znanej ze przyzwoitej przewodności cieplnej. Ale znowu skuteczność przenoszenia ciepła zależy od prawidłowej instalacji i kompatybilności grubości podkładki z szczeliną.
Instalacja i aplikacja
Wypełniacze termiczne
Zastosowanie wypełniaczy luki termicznej wymaga pewnego poziomu umiejętności i odpowiedniego sprzętu. Zazwyczaj są one wydawane za pomocą strzykawki lub maszyny dozowującej. Pozwala to na precyzyjną kontrolę nad ilością zastosowanego materiału. Oznacza to jednak również, że proces instalacji może być więcej czasu - konsumpcja i praca - intensywna w porównaniu z podkładkami termicznymi.
Wypełniacze termiczne są dobrze - odpowiednie do zastosowań, w których komponenty są ściśle pakowane, a istnieją złożone geometrie. Na przykład w nowoczesnych smartfonach, w których przestrzeń jest ograniczona, wypełniacze termiczne mogą być używane do przenoszenia ciepła z procesora na elementy rozpraszające ciepło bez zakłócania innych komponentów.
Podkładki termiczne
Podkładki termiczne są stosunkowo łatwe w instalacji. Można je po prostu przyciąć do odpowiedniego rozmiaru i umieszczać między składnikiem ciepła a radiatorem. Ta prostota czyni je popularnym wyborem dla aplikacji, w których wymagana jest szybka instalacja, na przykład w elektronice użytkowej podczas masowej produkcji.
.Mata izolacji przewodzącej termicznejMożna również łatwo zainstalować w zastosowaniach, w których potrzebna jest izolacja elektryczna wraz z przewodnością cieplną, na przykład w niektórych elektronikach mocy.
Koszty i długoterminowe względy
Wypełniacze termiczne
Wypełniacze termiczne szczeliny mogą mieć wyższy koszt z góry, zwłaszcza jeśli używane są materiały o wysokiej wydajności. Koszt samego materiału, wraz z kosztem wyposażenia dozowania i siły roboczej do instalacji, może się sumować. Jednak na dłuższą metę ich najwyższa wydajność termiczna może prowadzić do oszczędności energii i dłuższej żywotności komponentów, które mogą zrównoważyć początkową inwestycję.
Mają również lepszą stabilność długoterminową. Ponieważ rzadziej wyschną lub tracą zgodność z czasem, mogą zachować dobrą wydajność termiczną przez całą żywotność urządzenia.
Podkładki termiczne
Podkładki termiczne mają ogólnie niższy koszt z góry. Są one wytwarzane masowo, a proces instalacji jest mniej złożony, co zmniejsza koszty pracy. Jednak z czasem podkładki termiczne mogą doświadczyć zestawu kompresji, co oznacza, że mogą stracić swój kształt i ciśnienie kontaktowe. Może to prowadzić do zmniejszenia wydajności termicznej i może wymagać wymiany.
Wniosek
Podsumowując, zarówno wypełniacze termiczne, jak i podkładki termiczne mają własne unikalne zalety i wady. Wypełniacze termiczne oferują doskonałą zgodność, lepszy kontakt termiczny i długoterminowy stabilność, co czyni je idealnymi do złożonych zastosowań i środowisk, w których kluczowe jest zarządzanie termicznie o wysokiej wydajności. Z drugiej strony podkładki termiczne są łatwe do zainstalowania i mają niższe koszty z góry, co czyni je popularnym wyborem dla aplikacji, w których prostota i koszt - skuteczność jest kluczowa.
Jeśli szukasz niezawodnego rozwiązania do zarządzania termicznego, zwłaszcza takiego, które wymaga wysokiej wydajności wypełniaczy termicznych, zachęcam do dotarcia w celu omówienia swoich konkretnych wymagań. Nasz zespół ekspertów może dostarczyć szczegółowych informacji i wskazówek, aby upewnić się, że wybierzesz odpowiedni produkt do aplikacji.
Odniesienia
- „Zarządzanie termicznie w urządzeniach elektronicznych” - techniczny podręcznik dotyczący rozwiązań termicznych.
- Raporty z badań branżowych na temat materiałów termicznych i ich zastosowań.
